型號：L-801視頻切換器
視頻切換器是基于兩個以上的攝像頭在同一個會場應用的攝像跟蹤應用擴展產品。
L-801視頻切換器采用先進的集成電路，使機芯元件化；高速TTL電路設計，使電路傳輸延遲時間更小，加上一級視放電路，使圖像更清晰；視頻信號經過切換器的同時，實現一定的相位校正，在一定的程度上糾正視頻傳輸線路上的相位失真。
L-801切換器有手動/自動切換兩種工作方式。
L-801視頻切換器特點：
1. 具有6組視頻信號輸入，能連接6臺攝像機
2. 可自動或手動進行任意組視頻切換
3. 通過系統的預設后，可自動選擇其中一組信號，分兩路輸出
4. 可進行手動切換視頻信號功能
5. 安裝在19英寸標準機柜上，便于操作及設備維護

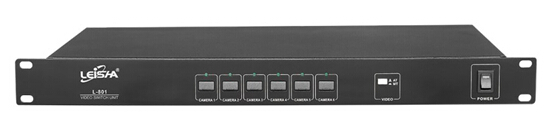

一．視頻擴展器前面板
A．云臺攝像機視頻信號輸出指示燈，常亮時表示擴展器輸出信號為相應地址的云臺攝像機的視頻信號
B．擴展器手動切換輸出信號的選擇按鈕
C．自動切換或手動切換輸出信號的選擇按鈕，按下時為手動切換輸出信號，彈起時為自動切換輸出信號。
D．電源開關
二．視頻擴展器后面板
A.電源輸入插座（AC220V 50Hz FUSE 0.5A）
B.RS232接口 （連攝像跟蹤系統主機）
C.RS485接口 （連接云臺攝像機485控制線纜，此端口備用，A、B控制線直接并聯接入攝像跟蹤控制主機485接口）
D.云臺視頻信號輸入接口
E.視頻擴展器輸出信號接口
